Prensa mecánica de movimiento link con engranajes excéntricos
Solicite una cotización

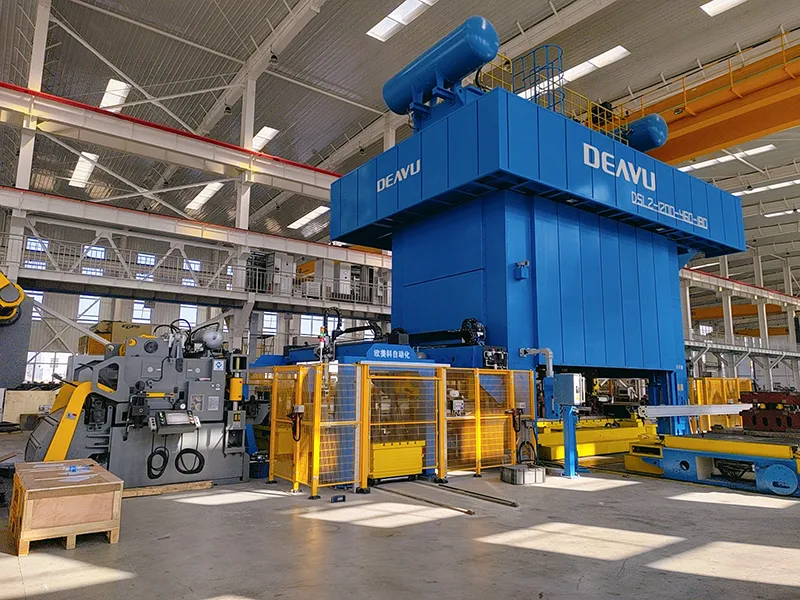

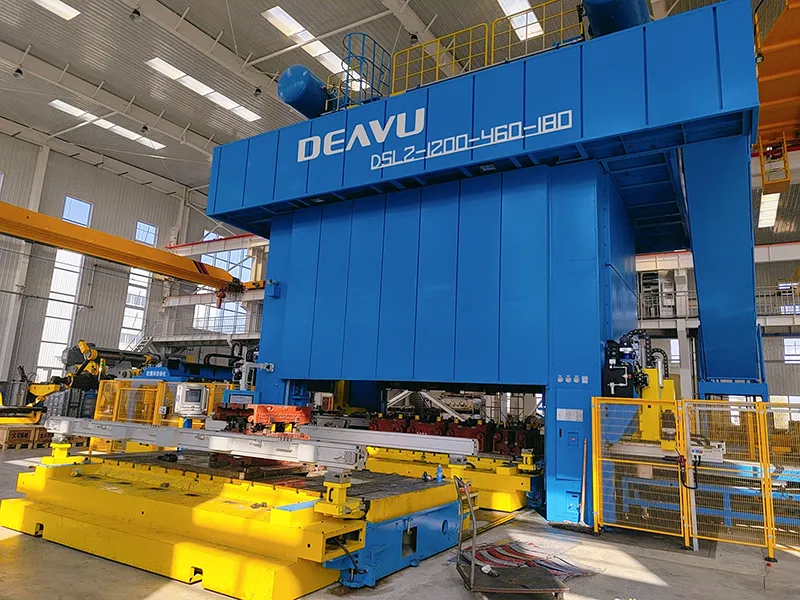

Prensas de estampado DS2/DSL2

Prensa mecánica de movimiento link/tipo leva con engranajes excéntricos

Prensa mecánica para estampado, punzonado, plegado, corte y troquelado de metales.
  • Capacidad 400T a 1250T
  • Carreras por minuto 8 a 25 carreras por minuto
  • Longitud de carrera 500mm a 800mm
  • Área de deslizamiento 2800×1600mm a 4000×2000mm

La prensa mecánica de movimiento link (también llamado tipo leva) con engranajes excéntricos DS2/DSL2 cuenta con un bastidor de acero soldado de alta rigidez con viga superior, columnas y base conectadas por cuatro varillas de refuerzo pretensadas, lo que proporciona excelente estabilidad y precisión para operaciones exigentes de estampado, punzonado, doblado, corte y troquelado de metal. Esta prensa está diseñada para diversas condiciones de producción, lo que la hace ideal para la fabricación de hardware, piezas de automoción y aplicaciones de precisión.

Con una capacidad de 400 a 1250 toneladas y velocidades de carrera de entre 8 y 25 carreras por minuto, la prensa mecánica de engranajes excéntricos con movimiento link/tipo leva garantiza un rendimiento fiable y de alta precisión. Fabricada según los estándares de precisión JIS Grado 1 de Japón, proporciona estabilidad operativa a largo plazo.

Aplicaciones
  • Ferretería/hardware: bisagras, cerraduras, tornillos
  • Componentes automotriz
  • Otros productos: hebillas de cinturones de seguridad, carcasas de filtros, juntas de abrazadera quirúrgica
Características principales
  • Sistema de transmisión por engranajes excéntricos para una transmisión estable y silenciosa.
  • Protección hidráulica de alto rendimiento contra sobrecargas con guías largas de cuatro lados para una excelente precisión y una mínima fuerza lateral.
  • Sistema de lubricación por circulación automática con suministro de aceite en punto fijo y cantidad fija, y detección de fallos en tuberías o escasez de aceite.
  • Ampliable para sistemas de alimentación automatizados y sistemas de cambio de troqueles de alta velocidad.

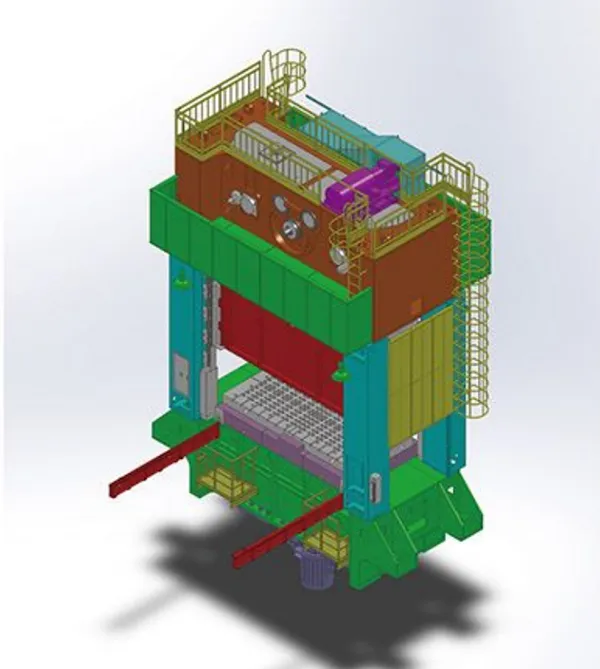

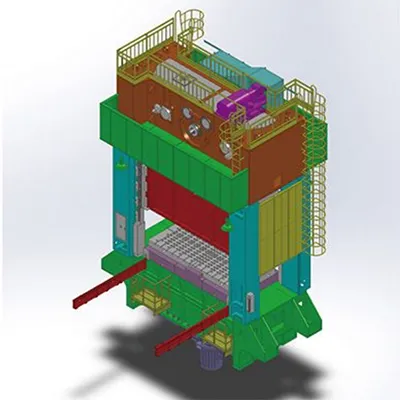

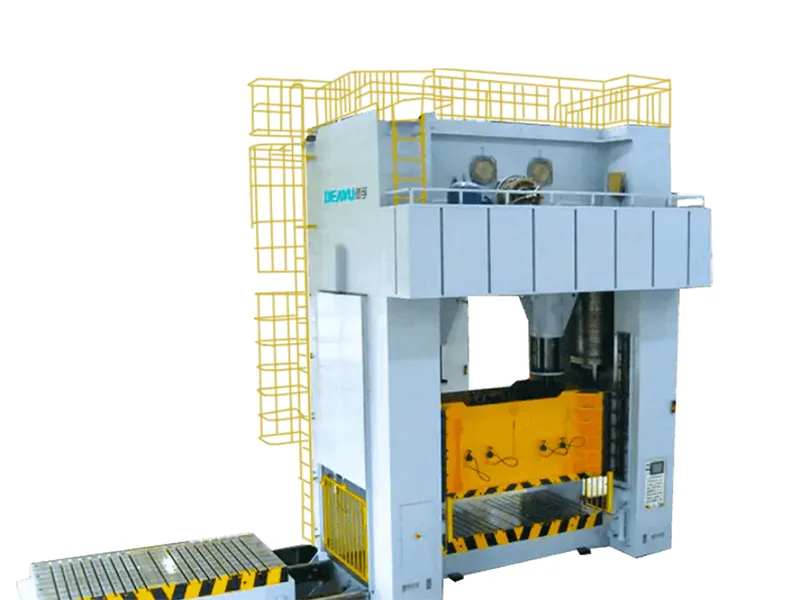

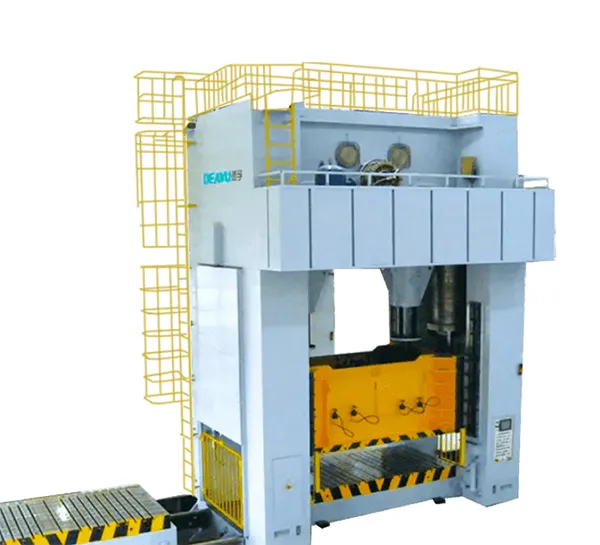

Vista frontal 3D de la prensa de bastidor desmontable DS2
Vista frontal 3D de la prensa de bastidor desmontable DS2

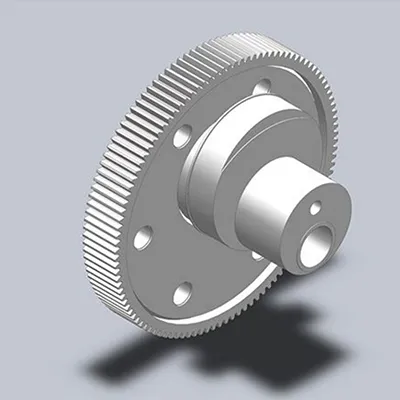

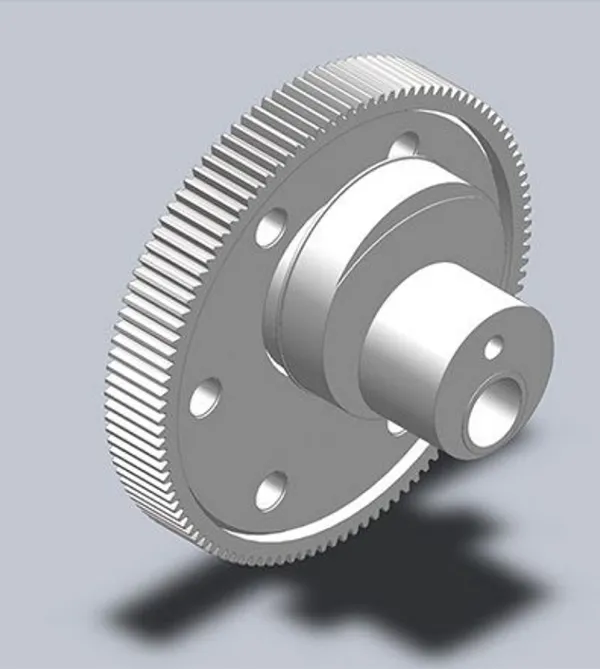

Vista 3D del engranaje excéntrico DS2
Vista 3D del engranaje excéntrico DS2
Especificaciones
Modelo Unidad DS2-400T DS2-630T DS2-800T DS2-1000T DS2-1250T
Tipo S S S S S
Capacidad  T 400 630 800 1000 1250
Punto de tonelaje nominal mm  13 13 13 13 13
Carreras por minuto S.P.M  8-18 8-18 10-25 8-18 8-18
Longitud de la carrera mm  500 600 600 700 800
Altura máxima de cierre mm  1200 1300 1400 1400 1400
Ajuste de la altura del troquel mm  500 550 600 650 650
Área de deslizado mm  2800×1600 3200×1800 3600×1800 4000×1800 4000×2000
Área de soporte mm  2800×1600 3200×1800 3600×1800 4000×1800 4000×2000
Presión de aire requerida kg/cm²  0.55 0.55 0.55 0.55 0.55
Motor principal kW.p  55 75 90 110 132
Apertura en bastidores laterales mm  1600 1800 1800 1800 2000
Mecanismo de ajuste de corredera Eléctrico
Amortiguador del troquel 1 almohadilla/pad, 2 cilindros
Capacidad del amortiguador del troquel ton  80 100 150 150 200
Longitud de carrera del amortiguador del troquel mm  200 200 250 250 250
Peso máximo del troquel superior ton  10 12 15 18 20
Modelo Unidad DSL2-630T DSL2-800T DSL2-1000T DSL2-1250T
Tipo S S S S
Capacidad T 630 800 1000 1250
Punto de tonelaje nominal mm  13 13 13 13
Carreras por minuto S.p.m  8-18 8-18 8-18 8-18
Longitud de la carrera mm  800 1000 1100 1200
Altura máxima de cierre mm  1200 1300 1400 1500
Ajuste de la altura del troquel mm  500 550 600 700
Área de deslizado mm  3600×1800 3800×1800 4000×2000 4000×2200
Área de soporte mm  3600×1800 3800×1800 4000×2000 4000×2200
Presión de aire requerida kg/cm²  0.55 0.55 0.55 0.55
Motor principal kW.p  110 132 160 220
Apertura en bastidores laterales mm  1800 1800 2000 2200
Mecanismo de ajuste de corredera Eléctrico
Amortiguador del troquel 1 almohadilla/pad, 2 cilindros
Capacidad del amortiguador del troquel ton  150 200 250 (con cerradura opcional) 250 (con cerradura opcional)
Longitud de carrera del amortiguador del troquel mm  250 250 300 300
Peso máximo del troquel superior ton  12 15 18 20
Configuraciones estándar
  • Variador de velocidad
  • Protector hidráulico de sobrecarga
  • Luz del área de troquel
  • Ajuste eléctrico de la corredera
  • Dispositivo de seguridad fotoeléctrico
  • Indicador digital de altura del troquel
  • Sistema de contrapeso de la corredera y el troquel
  • Codificador electrónico
  • Detector de atascos
  • Toma de corriente
  • Sistema de control hombre-máquina (Defu)
  • Dispositivo de seguridad contra sobremarcha
  • Expulsor de aire
  • Caja de herramientas de mantenimiento
  • Manual de instrucciones
Configuraciones opcionales
  • Embrague húmedo
  • Amortiguador neumático de troquel
  • Interruptor de pedal
  • Cambio rápido de troquel
  • Extracción de corredera
  • Desbobinador automático
  • Manipulador inteligente
  • Soporte móvil
  • Detector de residuos (Riken Optech Corporation)
  • Monitor de tonelaje
  • Puerta de seguridad delantera
  • Puerta de seguridad trasera
  • Bloque de troquel de seguridad con tapón
  • Embrague y freno independientes
  • Freno de volante

Los diseños están sujetos a cambios sin previo aviso y se pueden personalizar según sus necesidades.
