Prensa de biela única de lado recto

Solicite una cotización

Prensas de estampado DM1/DM1L

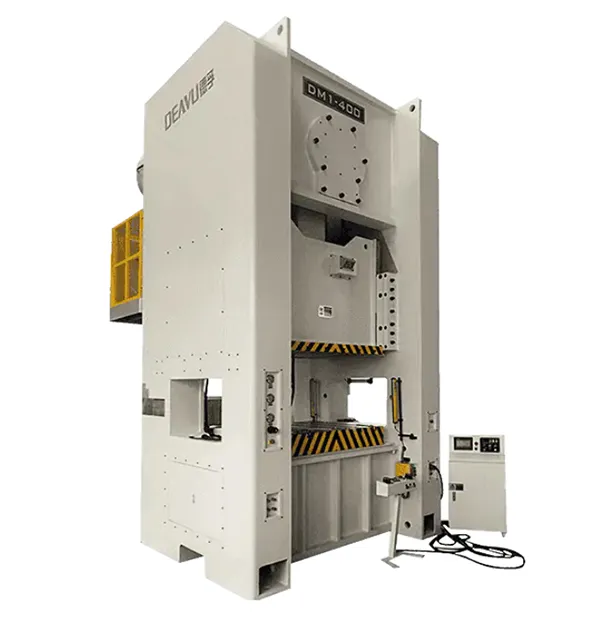

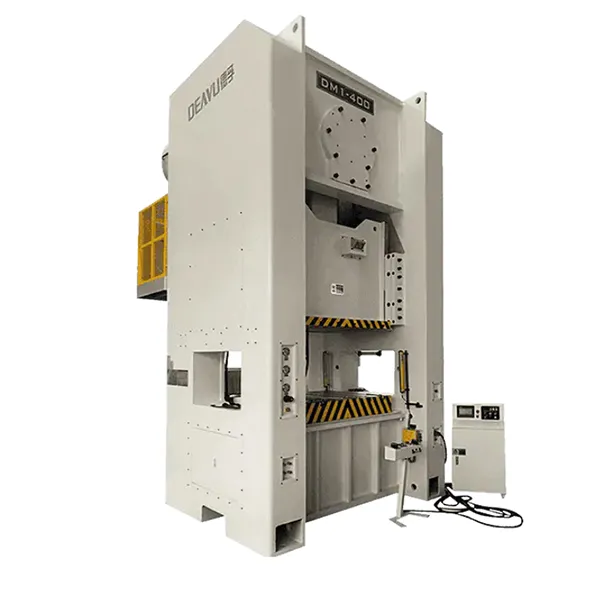

Prensa de biela única de lado recto

Prensa mecánica para estampado, punzonado, plegado, corte y troquelado de metales.

Capacidad 200T a 600T
Carreras por minuto 25 a 50 carreras por minuto
Longitud de carrera 180 a 250mm
Área de deslizamiento 1000×700mm a 1400×900mm

La prensa de una biela de lado recto DM1/DM1L presenta una estructura de pórtico con bastidor cerrado y excelente rigidez y estabilidad, diseñada para estampado, punzonado, doblado, corte y troquelado de metal de alta precisión. Su diseño de un solo cigüeñal mejora la precisión y la suavidad de funcionamiento, lo que la hace ideal para industrias como la metalmecánica, el plástico, la electrónica y la fabricación de piezas de automoción que exigen precisión y alta productividad.

Con una capacidad de 200 a 600 toneladas y velocidades de carrera de entre 25 y 50 carreras por minuto, la prensa de biela única de lado recto está diseñada para manejar producciones a gran escala. Fabricada según los estándares de precisión JIS Grado 1 de Japón, ofrece un rendimiento estable y constante para su línea de producción.

Aplicaciones

Herramientas: ranuras para llaves, alicates, puntas de destornillador, cabezas de martillo
Utensilios de cocina: tapas de ollas, cuchillos, bandejas para hornear
Electrodomésticos: carcasas de lavadoras, paneles de puertas de refrigeradores, paneles de hornos microondas, carcasas de aires acondicionados
Herrajes: bisagras, cerraduras, tornillos
Electrónica: marcos de teléfonos inteligentes, carcasas metálicas, soportes de placas de circuitos, piezas de LCD
Componentes automotrices
Otros productos: hebillas de cinturones de seguridad, carcasas de filtros, juntas de abrazadera quirúrgica

Características principales

Bastidor soldado de alta rigidez con placas de acero con alivio de tensión para una precisión duradera.
Centros de trabajo de doble ancho con bielas dobles de acero aleado y varillas de conexión reforzadas para una máxima estabilidad.
Diseño optimizado del sistema de contrapeso de la corredera para un movimiento más suave.
Sistema de ajuste automático de la corredera con una precisión de 0.1mm para un funcionamiento seguro y práctico.
Bielas, engranajes y varillas de conexión endurecidos y rectificados para una durabilidad excepcional.
Embrague, sistema de frenos, válvulas solenoides dobles y protección contra sobrecarga sensibles y fiables para garantizar la seguridad operativa.
Diseño de bajo ruido y eficiencia energética para una producción silenciosa y de bajo consumo.

Especificaciones

Modelo	Unidad	DM1-200T	DM1-300T	DM1-400T	DM1-500T	DM1-600T
Tipo		V	V	V	V	V
Capacidad	T	200	300	400	500	600
Punto de tonelaje nominal	mm	6	7	8	8	8
Carreras por minuto	S.P.M	30-50	25-40	25-35	20-30	15-25
Longitud de la carrera	mm	180	250	250	250	250
Altura máxima de cierre	mm	500	550	550	550	550
Ajuste de la altura del troquel	mm	110	120	120	120	120
Área de deslizado	mm	1000×700	1000×750	1300×900	1400×900	1400×900
Área de soporte	mm	1200×800	1250×900	1400×1000	1500×1100	1500×1100
Presión de aire requerida	kg/cm²	6	6	6	6	6
Motor principal	kW.p	15×4	18.5×4	30×4	37×4	45×4
Apertura en bastidores laterales	mm	600×550	700×600	800×600	900×600	900×600
Mecanismo de ajuste de corredera		Eléctrico
Precisión		JIS 6402 (Japón) Grado-1
Amotirguador del troquel		1 almohadilla/pad, 1 cilindro
Capacidad del amortiguador del troquel	ton	14	14	14	14	14
Longitud de carrera del amortiguador del troquel	mm	100	100	100	100	100
Área de la almohadilla del amortiguador del troquel	mm	710×480	810×480	910×580	910×580	910×580

Configuraciones estándar

Variador de velocidad
Protector hidráulico de sobrecarga
Luz del área de troquel
Ajuste eléctrico de la corredera
Dispositivo de seguridad fotoeléctrico
Indicador digital de altura del troquel
Sistema de contrapeso de la corredera y el troquel
Codificador electrónico
Detector de atascos
Toma de corriente
Sistema de control hombre-máquina (Defu)
Dispositivo de seguridad contra sobremarcha
Expulsor de aire
Caja de herramientas de mantenimiento
Manual de instrucciones

Configuraciones opcionales

Embrague húmedo
Amortiguador neumático de troquel
Interruptor de pedal
Cambio rápido de troquel
Extracción de corredera
Desbobinador automático
Manipulador inteligente
Soporte móvil
Detector de residuos (Riken Optech Corporation)
Monitor de tonelaje
Puerta de seguridad delantera
Puerta de seguridad trasera
Bloque de troquel de seguridad con tapón
