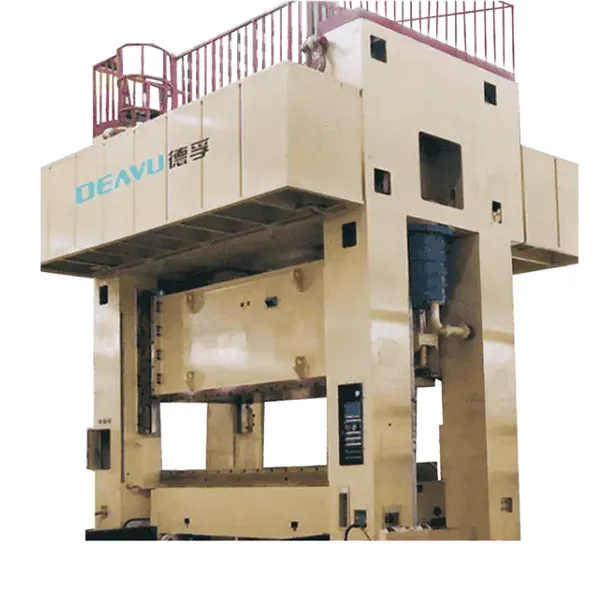

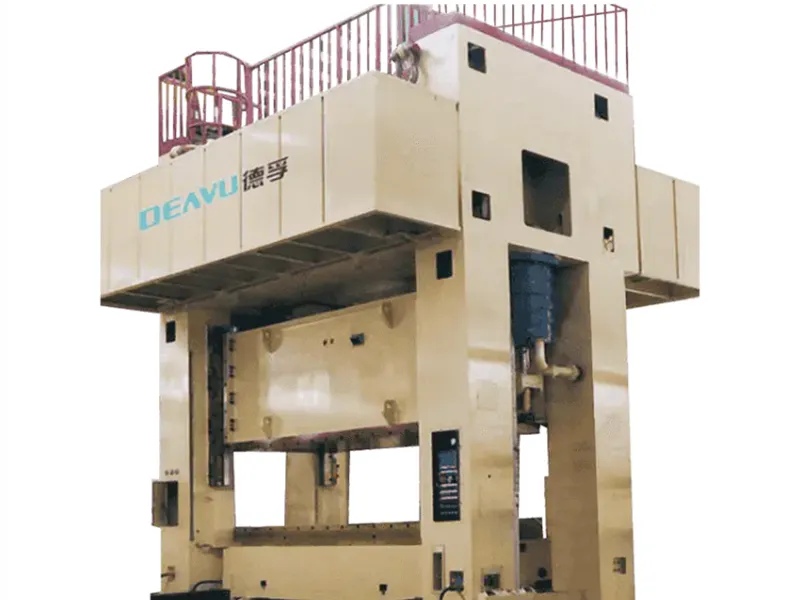

Prensa de biela de lado recto con bastidor desmontable

Solicite una cotización

Prensas de estampado DT2

Prensa de biela de lado recto con bastidor desmontable

Prensa mecánica para estampado, punzonado, plegado, corte y troquelado de metales.

Capacidad 400T a 1000T
Carreras por minuto 15 a 35 carreras por minuto
Longitud de carrera 300mm a 400mm
Área de deslizamiento 3400×1400mm a 4200×1600mm

La prensa de biela de lado recto con bastidor desmontable DT2 está especialmente diseñada para la industria de las nuevas energías y ofrece un soporte fiable para aplicaciones de prensado y conformado de baterías. Su estructura de bastidor desmontable y su diseño de alta rigidez la hacen ideal para la producción de baterías de nuevas energías, componentes de LCD y piezas de automoción, con estampado, punzonado, doblado, corte y troquelado estables y de alta precisión.

Con una capacidad de 400 a 1000 toneladas y velocidades de carrera de entre 15 y 35rpm, la prensa de biela lateral recta con bastidor desmontable está diseñada para satisfacer las exigentes necesidades de producción. Fabricada según los estándares de precisión JIS Grado 1 de Japón, garantiza un rendimiento fiable y constante.

Aplicaciones

Prensado y conformado de baterías de nueva energía
Componentes LCD
Piezas automotrices

Características principales

Bastidor de acero soldado con estructura desmontable que consta de asiento superior, cuerpo intermedio y base, conectados por cuatro varillas de refuerzo pretensadas para una alta rigidez.
Engranajes rectificados con precisión para una transmisión estable y un bajo nivel de ruido.
Protección hidráulica contra sobrecargas con guías largas de cuatro lados para una fuerza lateral mínima y alta precisión.
Sistema de lubricación por circulación automática con suministro de cantidad fija punto a punto y detección de fallos por bloqueos, roturas o suministro insuficiente de aceite.
Capacidad de expansión para sistemas de alimentación automatizados y sistemas de cambio de troqueles de alta velocidad.
Rigidez de la máquina de 1/15000 para una mayor estabilidad.
Eje de transmisión horizontal con transmisión por engranajes de doble cara y lubricación a temperatura constante.
Diseño de aplicación de fuerza en tres puntos con bloqueo hidráulico en varillas de conexión dentadas.
Guías de precisión con rodamientos de rodillos sin holgura para una mejor estabilidad del punto muerto inferior.

Especificaciones

Modelo	Unidad	DT2-400T	DT2-500T	DT2-630T	DT2-800T	DT2-1000T
Tipo		S	S	S	S	S
Capacidad	T	400	500	630	800	1000
Punto de tonelaje nominal	mm	9	9	13	13	13
Carreras por minuto	S.P.M	20 - 35	20-30	15-25	15-25	15-25
Longitud de la carrera	mm	300	300	400	400	400
Altura máxima de cierre	mm	700	750	800	950	1000
Ajuste de la altura del troquel	mm	250	300	300	350	350
Área de deslizado	mm	3400×1400	3400×1500	3800×1600	4200×1600	4200×1600
Área de soporte	mm	3500×1400	3500×1500	3800×1600	4500×1800	4500×1800
Presión de aire requerida	kg/cm²	6	6	6	6	6
Motor principal	kW.p	45×4	55×4	75×4	90×4	132×4
Apertura en bastidores laterales	mm	1250×1000	1300×1100	1500×1100	1500×1100	1600×1500
Mecanismo de ajuste de corredera		Eléctrico
Precisión	mm	JIS 6402 (Japón) Grado-1
Amotiguador del troquel		2 almohadillas/pad, 2 cilindros
Capacidad del amortiguador del troquel	ton	24	48	60	70	80
Longitud de carrera del amortiguador del troquel	mm	150	200	200	250	250
Peso máximo del troquel superior	ton	4	5	6	10	12

Configuraciones estándar

Variador de velocidad
Protector hidráulico de sobrecarga
Luz del área de troquel
Ajuste eléctrico de la corredera
Dispositivo de seguridad fotoeléctrico
Indicador digital de altura del troquel
Sistema de contrapeso de la corredera y el troquel
Codificador electrónico
Detector de atascos
Toma de corriente
Sistema de control hombre-máquina (Defu)
Dispositivo de seguridad contra sobremarcha
Expulsor de aire
Caja de herramientas de mantenimiento
Manual de instrucciones

Configuraciones opcionales

Embrague húmedo
Amortiguador neumático de troquel
Interruptor de pedal
Cambio rápido de troquel
Extracción de corredera
Desbobinador automático
Manipulador inteligente
Soporte móvil
Detector de residuos (Riken Optech Corporation)
Monitor de tonelaje
Puerta de seguridad delantera
Puerta de seguridad trasera
Bloque de troquel de seguridad con tapón
Embrague y freno independientes
Freno de volante

Los diseños están sujetos a cambios sin previo aviso y se pueden personalizar según sus necesidades.

Tags:
fabricante de prensa mecánica
prensa de estampado
estampación metálica
prensa hidráulica
estampado metálico

Descargar

Nuestro folleto de productos

Descargar

Vea más opciones

Prensas de estampado DS2/DSL2 Prensa mecánica de movimiento link con engranajes excéntricos

Capacidad: 400T a 1250T
Carreras por minuto: 8 a 25 carreras por minuto
Longitud de carrera: 500mm a 800mm

Prensas de estampado DS4/DSL4 Prensa de lado recto con engranajes excéntricos de 4 puntos

Capacidad: 630T a 1600T
Carreras por minuto: 8 a 18 carreras por minuto
Longitud de carrera: 500mm a 800mm

Prensas de estampado DKP Prensa de forja en frío

Capacidad: 250T a 3000T
Carreras por minuto: 18 a 55 carreras por minuto
Longitud de carrera: 120mm a 250mm

Prensas de embutición profunda DG2 Prensa de embutido profundo de 2 puntos con bastidor en C

Capacidad: 60T a 160T
Longitud de carrera: 140mm a 240mm

Prensas de embutición profunda DT2 Prensa de embutido profundo de 2 puntos de lado recto

Capacidad: 300T a 400T
Longitud de carrera: 350mm a 400mm

Prensas de estampado DG1 Prensa con bastidor y separación de punto único

Capacidad: 25 a 315 toneladas
Carreras por minuto: 30 a 200 carreras por minuto
Longitud de carrera: 30mm a 250mm

Prensas de estampado DG2 Prensa de estampado de doble biela con bastidor en C

Capacidad: 110 a 315 toneladas
Carreras por minuto: 20 a 100 carrera por minutos
Longitud de carrera: 110mm a 280mm

Prensas de estampado DH1 Prensa de lado recto de un punto

Capacidad: 110 a 315 toneladas
Carreras por minuto: 20 a 90 carreras por minuto
Longitud de carrera: 80 a 250mm

Prensas de estampado DH2 Prensa de lado recto de dos puntos

Capacidad: 1250T a 3000T
Carreras por minuto: 2 carreras por minuto
Longitud de carrera: 30mm

Prensas de estampado DM1/DM1L Prensa de biela única de lado recto

Capacidad: 200T a 600T
Carreras por minuto: 25 a 50 carreras por minuto
Longitud de carrera: 180 a 250mm

Prensas de estampado DM2/DM2L Prensa de biela doble de lado recto

Capacidad: 160T a 600T
Carreras por minuto: 20 a 70carreras por minuto
Longitud de carrera: 130mm a 300mm

Prensas de estampado DT2 Prensa de biela de lado recto con bastidor desmontable

Capacidad: 400T a 1000T
Carreras por minuto: 15 a 35 carreras por minuto
Longitud de carrera: 300mm a 400mm

Contáctenos

Contacto

La prensa de biela de lado recto con bastidor desmontable ofrece la resistencia, precisión y fiabilidad que necesita para la producción de baterías de nueva energía y otros procesos de fabricación avanzados. Contáctenos para saber cómo esta prensa puede satisfacer sus necesidades de producción específicas.

Nuestras prensas hidráulicas

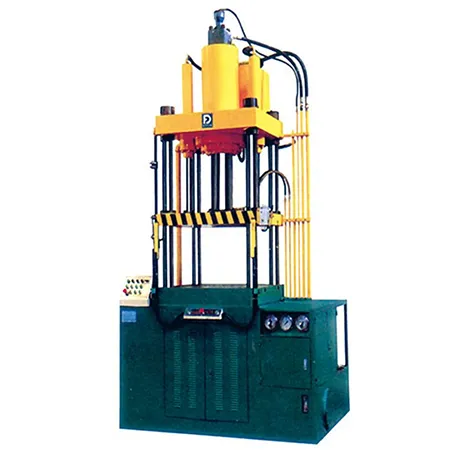

Prensas hidráulicas YD25 Prensa hidráulica de embutido profundo de 4 columnas

Capacidad nominal: 280kN a 2000kN
Capacidad de retorno: 40kN a 100kN
Carrera máxima de deslizamiento: 500mm a 600mm

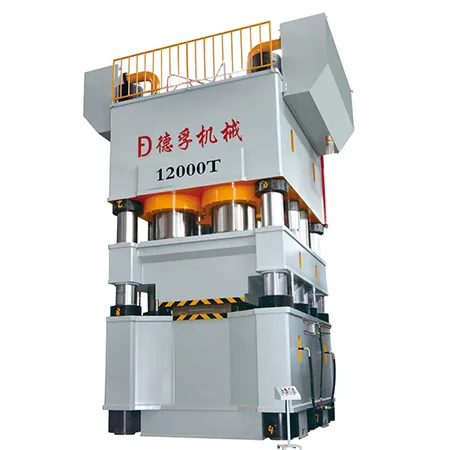

Prensas hidráulicas Y32 Prensa hidráulica de servicio pesado de 10,000 toneladas

Capacidad nominal: 170000kN
Capacidad de retorno: 3150kN
Recorrido de deslizamiento: 500mm

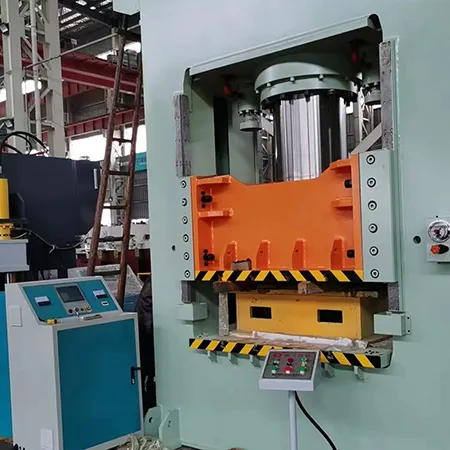

Prensas hidráulicas YD34 Prensa hidráulica de bastidor en H
