Prensa hidráulica de embutido profundo de 4 columnas
Solicite una cotización

Prensas hidráulicas YD25

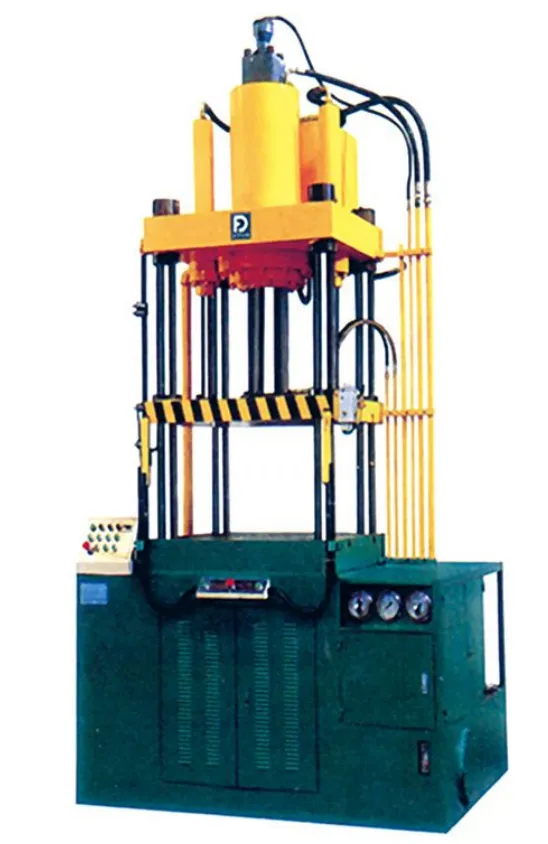

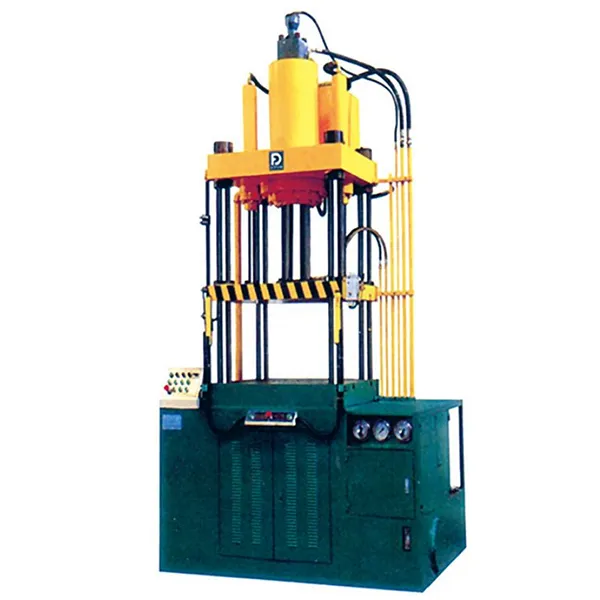

Prensa hidráulica de embutido profundo de 4 columnas

Prensa hidráulica de 4 postes con riel guía flotante para fabricar cilindros de gas de aluminio/acero inoxidable
  • Capacidad nominal 280kN a 2000kN
  • Capacidad de retorno 40kN a 100kN
  • Carrera máxima de deslizamiento 500mm a 600mm
  • Tamaño de la mesa (L-R×F-B) 400×450mm a 900×1000mm

La prensa hidráulica de embutición profunda YD25 de 4 columnas es una prensa de embutición profunda de acción rápida con estructura de rieles guía flotantes, diseñada específicamente para el conformado en múltiples etapas de cilindros de gas de aluminio y acero inoxidable. Su diseño compacto e integrado combina el bastidor, el tanque de aceite y el sistema de control eléctrico en una sola unidad, lo que garantiza una fácil instalación y un funcionamiento compacto.

Con una capacidad nominal de 280kN a 2000kN y una carrera de deslizamiento máxima de 500mm a 600mm, la prensa de embutición profunda hidráulica de 4 columnas proporciona un rendimiento confiable y eficiente para aplicaciones de embutición profunda que requieren velocidad y precisión.

Aplicaciones
  • Piezas de automoción: puertas, capós, brazos de suspensión, travesaños
  • Piezas de electrodomésticos: carcasas, soportes y bases de refrigeradores, lavadoras y aires acondicionados
  • Piezas aeroespaciales: revestimientos de fuselaje, costillas (ribs), vigas y carcasas de motor
  • Componentes de construcción: techos metálicos, paneles de pared, conectores de acero, marcos de puertas y ventanas
Características principales
  • Bajo consumo de energía, alta eficiencia y diseño moderno.
  • Equipado con protección de seguridad, conteo automático y control de velocidad de dos etapas en la viga móvil.
  • Descenso rápido sin carga, aproximación lenta durante la fase de trabajo y operación suave de embutición profunda.
  • Los cilindros principal y portapiezas incluyen protección de límite superior e inferior con ajustes de carrera sencillos e intuitivos.
Especificaciones
Modelo Unidad YD25-300 YD25-280 YD25-230 YD25-160 YD25-120 YD25-100 YD25-70 YD25-40
Presión máxima de trabajo MPa  21 21 21 20 21 21 20 21
Capacidad de retorno kN  100 100 128 50 70 65 50 40
Capacidad nominal del cilindro portapiezas kN  1000 80 800 600 400 350 250 120
Presión de trabajo del cilindro portapiezas MPa  21 600 21 23.5 20 23 21 24
Capacidad nominal del cilindro de retorno kN  20 21 20 20 20 15 15 15
Carrera máxima de la corredera mm  600 300 560 500 500 500 500 500
Carrera máxima del pistón en el cilindro portapiezas mm  300 20 300 260 250 230 230 230
Carrera máxima del cilindro de retorno mm  220 220 265 200 200 180 200 180
Distancia desde la corredera hasta la mesa de trabajo Max.  mm 1130 1000 960 850 850 850 800 800
Min. mm 530 400 400 350 350 850 300 300
Velocidad de deslizamiento Descenso mm/s 190 200 240 380 355 350 280 280
Prensado mm/s 10-32 16-23 14-34 15-31 14-31 18-38 18-28 12-25
Retorno  mm/s 185 260 260 380 350 380 280 280
Velocidad del cilindro portapiezas (hacia arriba) mm/s  90 100 138 87 125 150 85 85
Velocidad del cilindro de retorno mm/s  125 90 100 65 66 65 66 65
Potencia del motor kW  37 850 30 15 11 11 7.5 7.5
Tamaño de la mesa Izquierda-Derecha mm  900 30 850 700 650 620 450 400
Delante-Detrás mm  1000 990 900 880 750 650 500 450
Dimensiones de la máquina Izquierda-Derecha mm  2250 2200 2080 1950 1850 1800 1460 1400
Delante-Detrás mm  1710 1610 1500 1500 1300 1250 1000 950
Altura mm 3890 3890 3500 3150 3000 3000 3000 2800

Nota: Se pueden diseñar y fabricar especificaciones especiales a medida según sus requisitos.
